Digitalizace lokomotivy

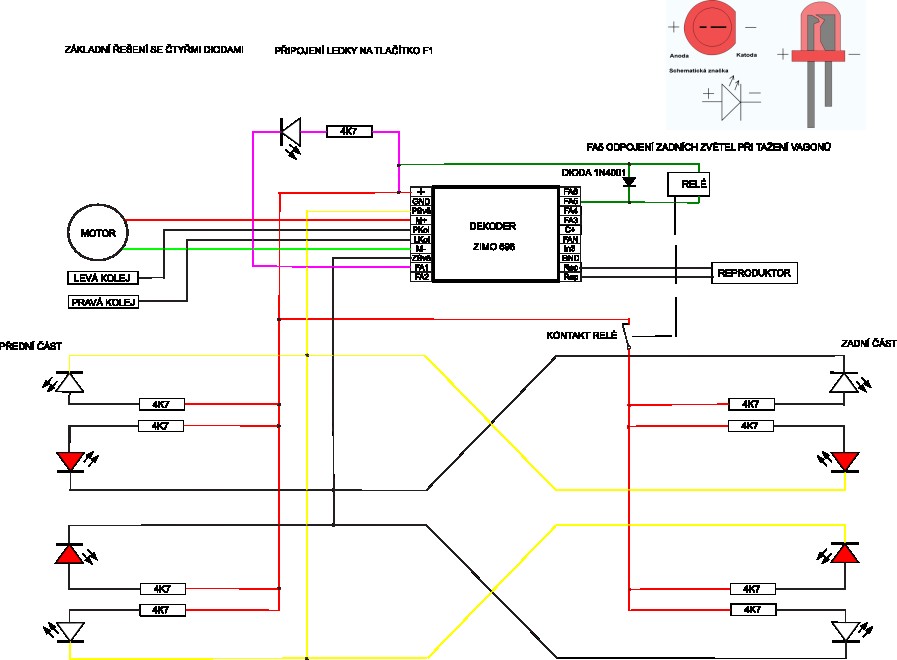

Pro digitalizaci jsem použil dekodér ZIMO MX 696.Zapojení je víceméně univerzální pro všechny dekodéry.

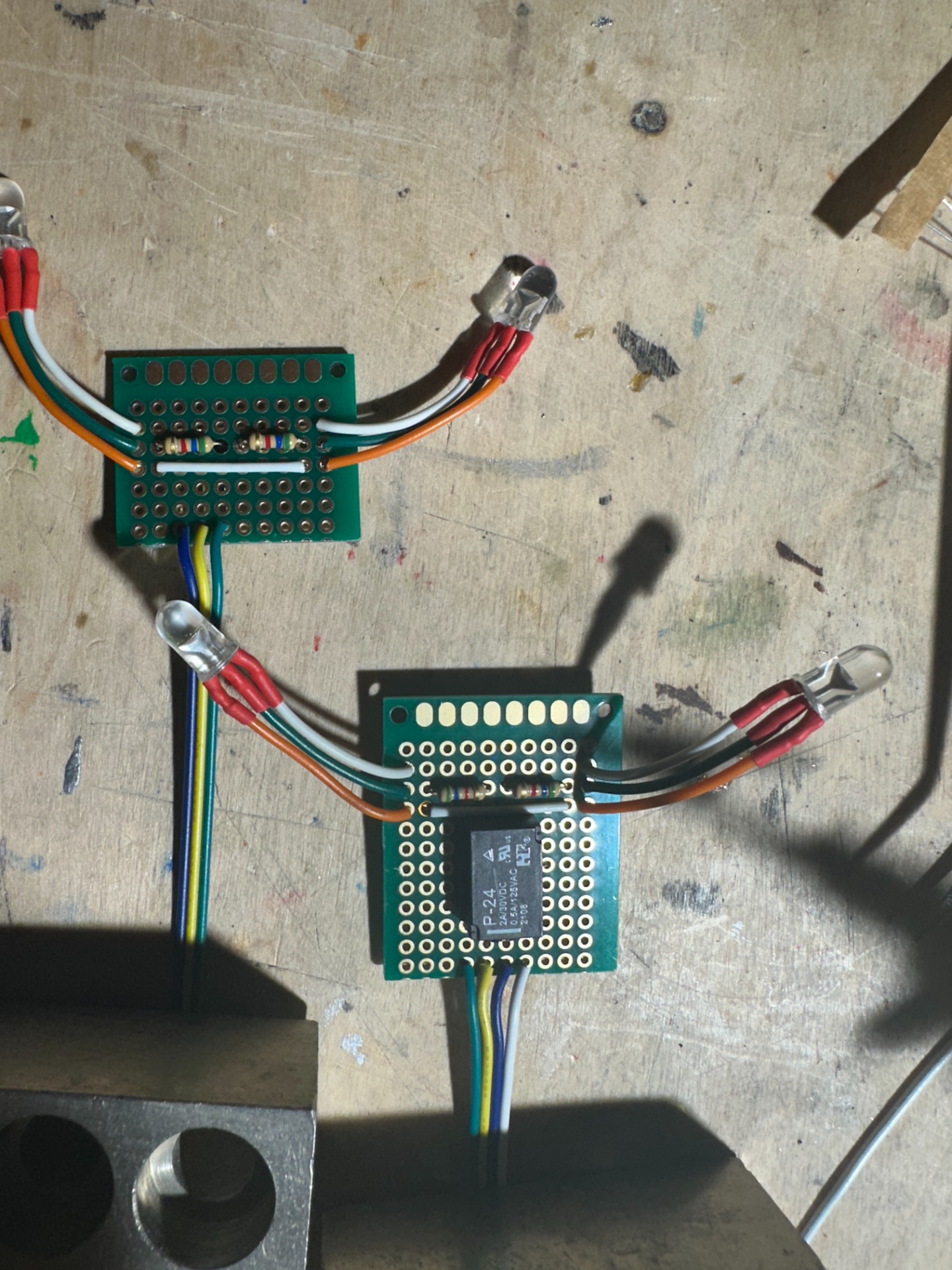

Abych zjednodušil kabeláž, pomohl jsem si univerzálním tištěným spojem.Umístil jsem destičky v přední a zadní části.

Na obrázku jsou požity dvoubarevné led diody.

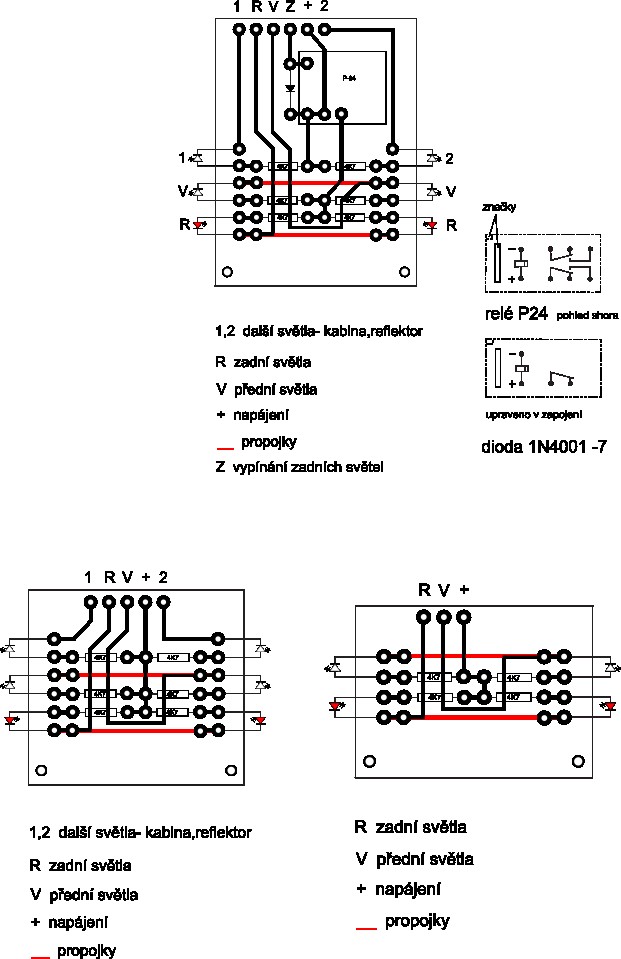

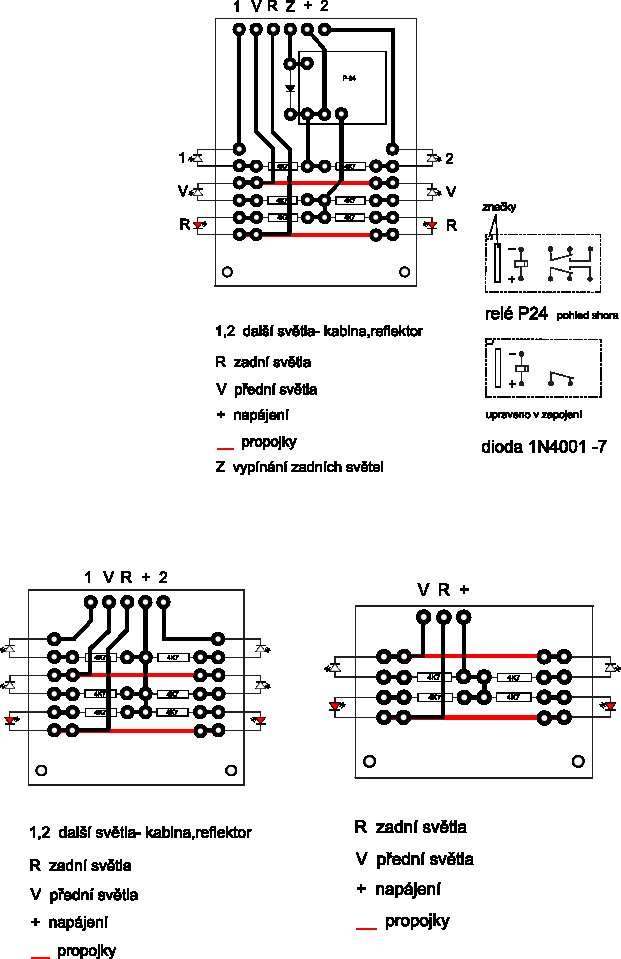

Schemata jsou orientační podle druhu využití, pohled ze strany součástek.

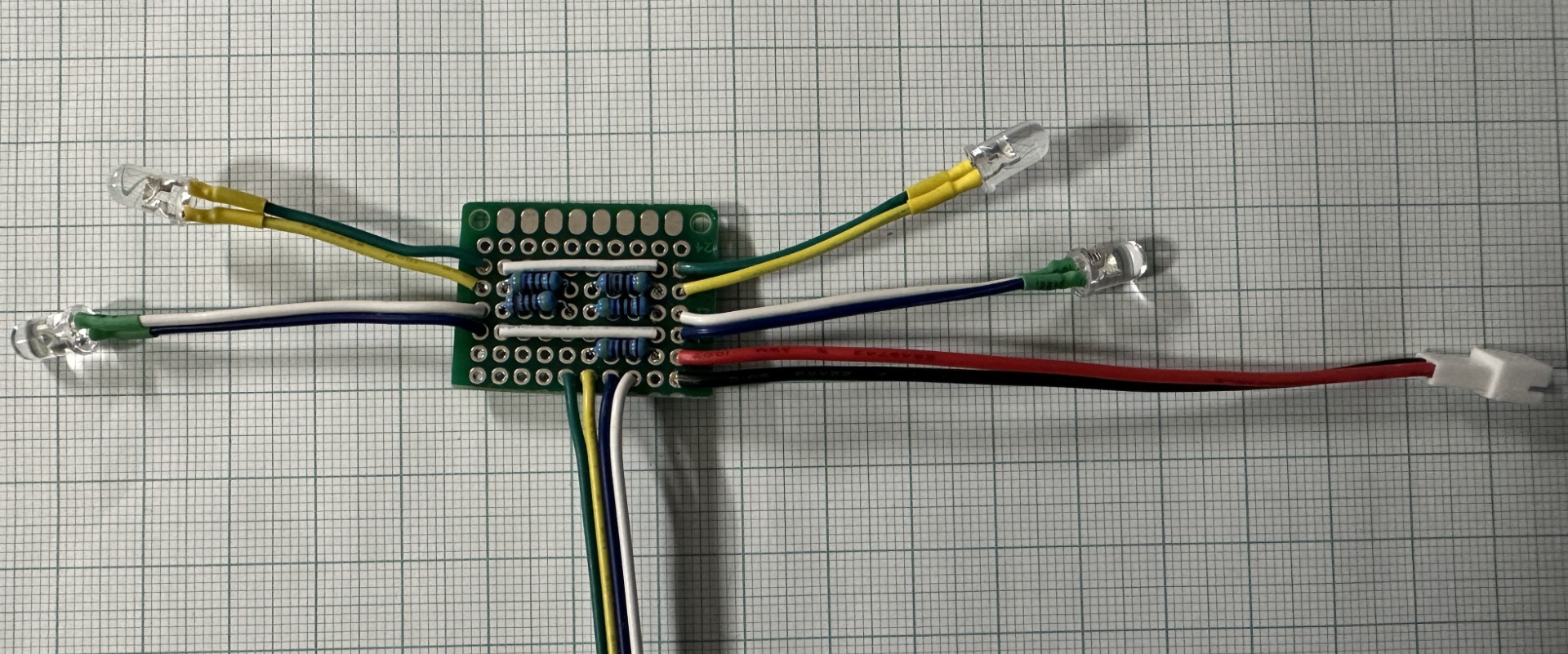

Modul přední části s vývodem na horní reflektor

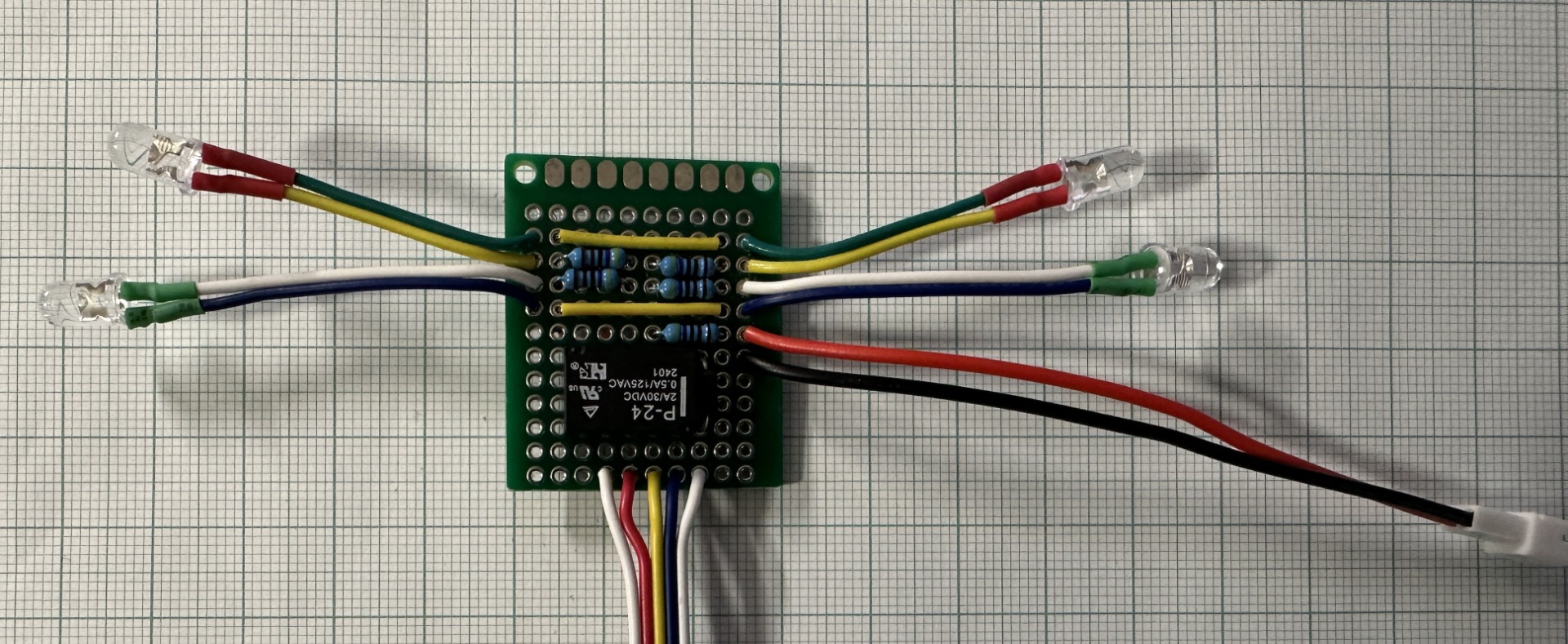

Modul zadní části s vývodem na horní reflektor a relé odpojující zadní koncová světla

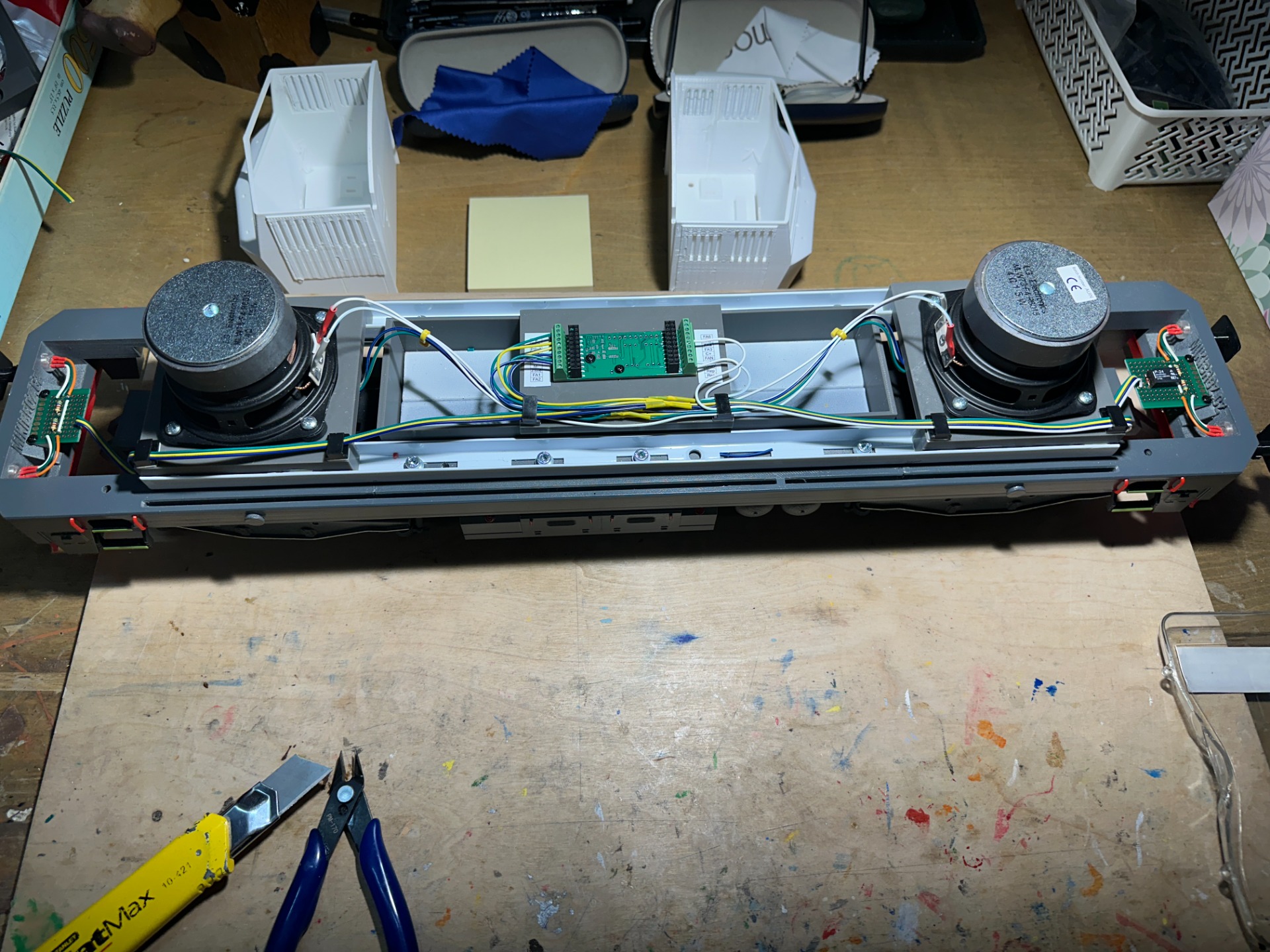

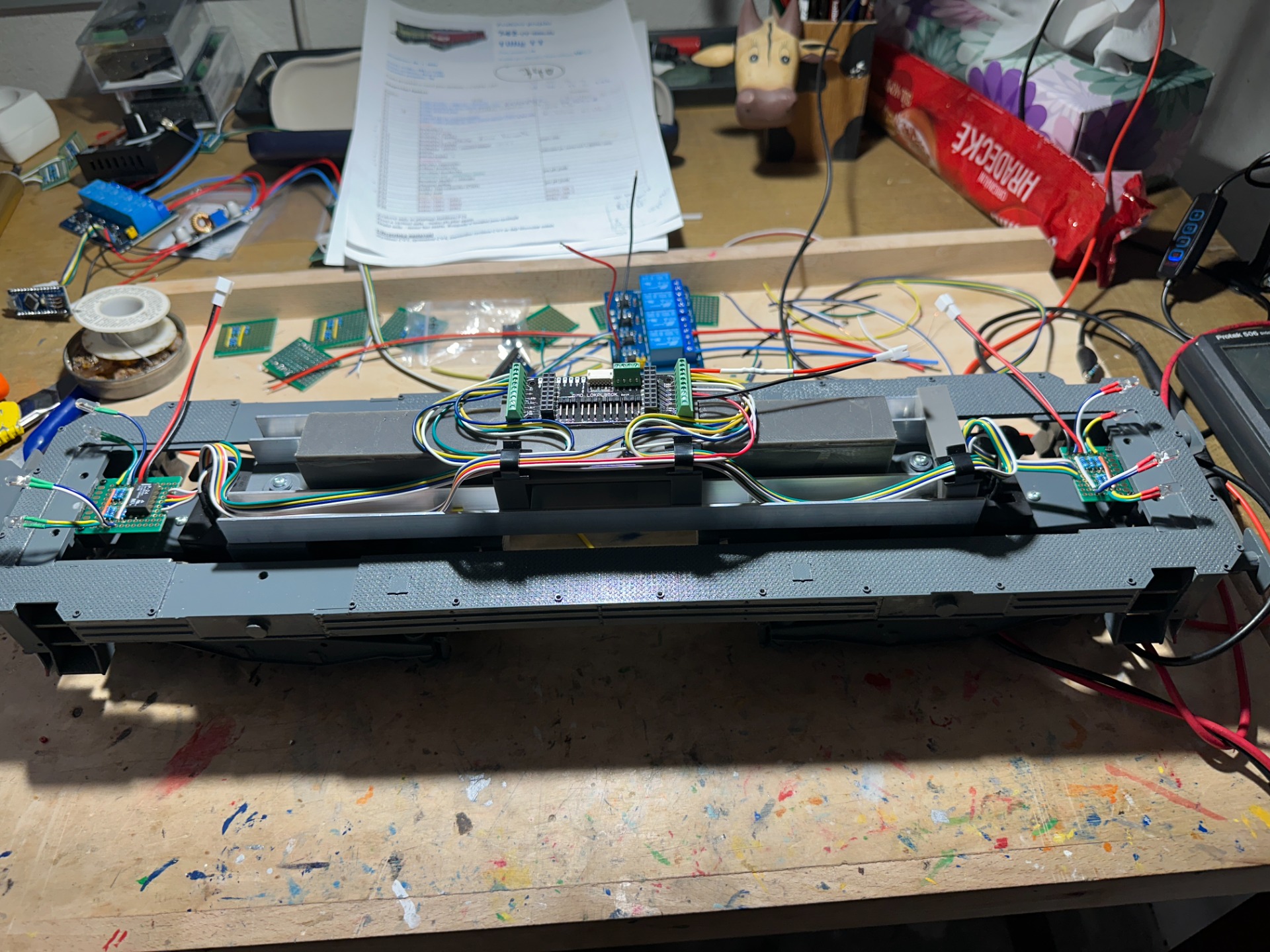

příprava na kocoura před montáží skříně.
